Canvas 2D 深度解读：fishwallpaper 的程序化绘制与 2D 降级渲染（可复用技巧手册）

深入拆解 fishwallpaper 的全部 Canvas 2D 代码：同轴双渲染器的降级设计、drawImage 切片条带让鱼弯起来、白模染色与负 scale 镜像、逐像素四层缓冲的程序化贴图、四种合成模式的实际用法、精灵元数据约定与三层缓存纪律，最后给出 12 条可直接复用的速查清单。

推荐 Canvas前端图形学开源项目技术拆解

上一篇《把一方池塘装进四千行代码》拆解了 fishwallpaper 的整体架构，渲染部分着墨在 WebGL2 管线上。但这个项目里真正的 Canvas 2D 功夫藏在另一处：当浏览器不支持 WebGL2 时，整个池塘要靠一套 2D 渲染器继续跑；七种锦鲤、乌龟、蝴蝶、螃蟹的贴图，全部是用 Canvas 2D 代码逐像素画出来的——没有任何图片素材。本文聚焦这条 2D 线路，把它整理成一份以后写项目时可以随手翻的参考手册。本文封面就是最好的证明：它是我调用项目自己的绘制函数、在浏览器里现场画出来的。

📑 目录h2

一、Canvas 2D 在项目里的三个角色h2

角色所在文件产出
① WebGL 的降级渲染器gl.js 的 create2D无 WebGL2 时用 2D 画布继续渲染整个池塘
② 程序化贴图绘制art.js锦鲤（逐片鳞）、龟、蝶、蜻蜓、螃蟹、道具的全部贴图
③ UI 与预览绘制scene.js / app.js对话框里的锦鲤预览、列表缩略图、名字标签层

一个有意思的事实：整个项目用到的 Canvas 合成模式只有四种——source-over、source-atop、destination-out、lighter。后面会看到每种都用在刀刃上。

二、同轴双渲染器：降级不换接口h2

gl.js 入口只有十几行：先试 WebGL2，失败就退回 2D，两个后端暴露完全相同的 API：

function createRenderer(canvas, bedImage, sprites, onLost, floatMask) {
  try { const r = createGL(canvas, bedImage, sprites, onLost, floatMask);
    if (r) return Object.assign(r, { canvas }); } catch (e) { console.warn('...using 2D', e); }
  let target = canvas, r = create2D(target, bedImage, sprites);
  if (!r) { target = canvas.cloneNode(); canvas.replaceWith(target); r = create2D(target, bedImage, sprites); }
  return r && Object.assign(r, { canvas: target });
}

上层（scene.js、app.js）调用 renderer.sprite(...)、renderer.fish(...) 时根本不知道自己在跟谁说话。2D 后端不是缩水版重写，而是一套策略替换：

  • sprite() / fish() 不再喂 GPU，而是把绘制指令推入图层队列；
  • floater() 是空函数——浮水荷叶本来就从底图 CSS 背景里露出来，2D 模式让它们静止即可；
  • 阴影图层（shadow、airShadow）整体跳过，2D 模式接受”没有影子”；
  • drop()（涟漪）退化成描边圆环扩张动画。

图层队列是 2D 后端的骨架，7 个数组对应 7 个绘制层级，渲染时按序消费：

const LAYERS = ['shadow', 'under', 'floaters', 'surface', 'airShadow', 'air', 'glow'];
// sprite() 只是把记录入队,并不真正绘制
sprite(layer, def, x, y, angle, sx, sy, color) { queue[layer].push(['s', def, x, y, angle, sx, sy, color[3]]); },
render(time, dt) {
  for (const l of LAYERS) {
    ctx.globalCompositeOperation = l === 'glow' ? 'lighter' : 'source-over';
    for (const q of queue[l]) { /* save / translate / rotate / drawImage / restore */ }
    queue[l].length = 0;                       // 消费即清空
  }
}

可复用点：做任何”多后端”渲染（WebGL / 2D / SVG / 服务端导出），核心不是两个实现，而是一份足够小、能力对齐的接口。每一级降级都是”效果减半、接口不变”，业务层零分支。

三、让鱼弯起来：切片绘制h2

锦鲤贴图是一张水平直图（鱼头朝右）。WebGL 路径把它作为纹理贴在脊柱三角条带上；2D 路径没有纹理坐标，怎么让直图贴着弯曲的脊柱游动？答案是按脊柱段切片：16 段脊柱，每段从贴图上裁下对应的一竖条，独立旋转后画到位。

function drawStrip2D(ctx, img, pose, s, cx, cy, k) {
  const n = BODY.segments, hh = BODY.half * s * k, ppu = img.width / BODY.width;
  for (let i = 0; i < n; i++) {
    const ax = ..., ay = ..., bx = ..., by = ...;   // 第 i 段两端(脊柱点 i 到 i+1),绕(cx,cy)按 k 缩放
    const len = Math.hypot(bx - ax, by - ay);        // 这一段在屏幕上的实际长度
    const sx = (BODY.nose - (i + 1) * SEG_UNITS - BODY.left) * ppu;   // 源图上这一条的左边缘
    const head = i === 0 ? 2 : 0;
    ctx.save();
    ctx.translate(bx, by);                            // 定位到段的尾端
    ctx.rotate(Math.atan2(ay - by, ax - bx));         // 转向头的方向
    ctx.drawImage(img, sx, 0, (SEG_UNITS + head) * ppu, img.height,
                          0, -hh, len + head * s * k + .6, hh * 2);   // 拉伸到段长
    if (i === n - 1) ctx.drawImage(img, 0, 0, 2 * ppu, img.height,
                          -2 * s * k, -hh, 2 * s * k + .4, hh * 2);   // 尾尖单独封口
    ctx.restore();
  }
}

几个值得咀嚼的细节：

  • 源矩形与目标矩形各取所需：源图按身体坐标（nose - i*SEG）等分，目标长度取两脊柱点的实际距离——身体弯曲时各段被自然拉伸压缩；
  • 旋转方向是”从尾端指向头端”（atan2(ay-by, ax-bx)），因为源条带的尾侧边缘对齐段的尾端；
  • 第一段多裁 2 个单位（head = 2）：贴图在鱼吻之外还留了 2 个单位的圆润轮廓，目标长度同步加长把它画出来，否则吻部会平掉；
  • 最后一段之后单独画尾尖：源图最左侧 2 个单位是脊柱终点之外的尾巴，从段尾向后补一刀（目标 x 为负）；
  • .6 和 .4 的补缝：相邻两段各自旋转，折点处会有亚像素缝隙，长度上多画一点点正好盖住。

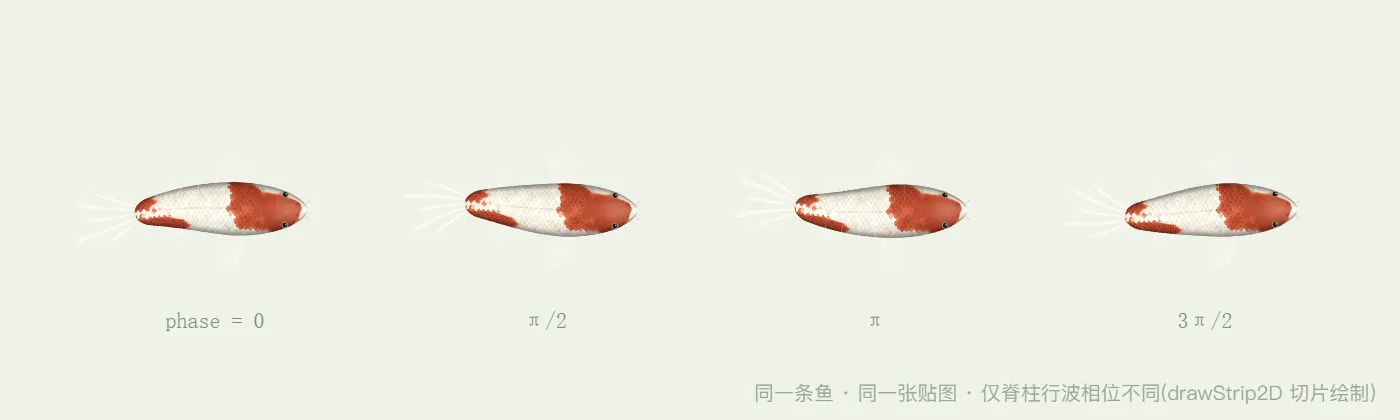

同一条鱼、同一张贴图，只改变行波相位，就能得到完整的游动周期：

同一条鱼四个相位的切片绘制结果

可复用点：这是 2D 画布上画”会弯的东西”的通用解法——蛇、龙、绳子、藤蔓、触手、坦克履带，一切”沿路径的纹理”都是这一招：切源图 + 逐段变换。段数是画质与开销的旋钮。

四、一套鳍画八条鱼：白模染色与镜像h2

七种锦鲤加青鲢，每种鳍的颜色都不同，但鳍只画了一次。finSprite 画一张纯白半透明的鳍（Path2D 贝塞尔勾形，线性渐变从根部不透明到梢部半透明），然后用 destination-out 雕刻：

ctx.globalCompositeOperation = 'destination-out';      // 擦除
for (let k = 0; k < 11; k++) {                          // 11 刀擦出鳍条之间的缝
  ctx.beginPath(); ctx.moveTo(.5, 0);
  ctx.lineTo(Math.cos(a) * 19, Math.sin(a) * 19);
  ctx.strokeStyle = 'rgba(0,0,0,.2)'; ctx.stroke();
}

先画整片鳍膜，再用半透明笔”擦”出射线状的缝——比一根根画鳍条自然得多，因为擦除保留了膜的透明度层次。之后按调色板染色：

function tintedFin(def, color, solid = false) {
  const key = def.canvas.width + color + solid;
  if (!tintedFins.has(key)) {
    const c = document.createElement('canvas'); c.width = def.canvas.width; c.height = def.canvas.height;
    const x = c.getContext('2d'); x.drawImage(def.canvas, 0, 0);
    x.globalCompositeOperation = 'source-atop';          // 只染进鳍的 alpha,背景保持透明
    x.globalAlpha = solid ? 1 : .75; x.fillStyle = color;
    x.fillRect(0, 0, c.width, c.height);
    tintedFins.set(key, c);
  }
  return tintedFins.get(key);
}

source-atop 在这里就是染色的万能钥匙：新像素只落在已有像素上，白色鳍瞬间变成任何花色的鳍，边缘 alpha 完整保留，结果按颜色缓存。

鳍怎么挂到鱼身上？drawKoi2D 用了两个巧妙的量：鳍根位置取 halfWidth()（身体轮廓函数）定出体侧的半宽点；鳍的基准朝向从脊柱法线算出（atan2(-nx, ny)），再按呼吸张角偏转。左右两侧的鳍不是两张图，而是同一张用负 scale 镜像：

ctx.save();
ctx.translate(px + nx * hw * side, py + ny * hw * side);  // 鳍根:脊柱点 + 法线方向 × 半宽
ctx.rotate(heading + side * (Math.PI - spread));          // 基准朝向 ± 张角
ctx.scale(s * .85 * size / finDef.ppu, side * s * .85 * size / finDef.ppu);  // side 为 -1 即垂直镜像
ctx.drawImage(fin, -finDef.px * fin.width, -finDef.py * fin.height);
ctx.restore();

负 scale 镜像比 drawImage 的负宽高翻转更通用：它能与任意旋转、缩放自由组合，是 2D 精灵镜像的标准姿势。最后注意绘制顺序——先画两对鳍，再画身体条带，鳍根自然被身体盖住，接缝消失。

可复用点：部件复用 = 白模一次 + source-atop 染色 + 按色缓存；镜像永远用负 scale；遮挡关系靠绘制顺序而不是裁剪。

五、把画布当软件渲染器：逐像素程序化贴图h2

art.js 最硬核的部分：锦鲤贴图不是”画”出来的，是算出来的。fishLayers 为每条鱼分配四层像素缓冲——albedo（ImageData）、shade、spec（两个 Float32Array）、fin（ImageData）——然后双重循环扫过每一像素：

  • 圆柱光照：nz = √(1 - v²)（v 是身体横向归一坐标）当法线朝向，算出明暗 shade 与高光 spec；
  • 花纹：patternFor 返回一个有符号距离式的场函数，红、黑两个通道，fbm 噪声减阈值得到斑块；
  • 鳞片：scaleAt 在错位晶格上找”覆盖此点、且最靠鱼头方向的那一片”，输出到共享的 SC 对象（避免每像素分配对象）；
  • 每片鳞三个结构：前缘压进前一片鳞影里的鳞袋（pocket）、游离缘内侧一条受光亮带、边缘一道细鳞缘线——全是围绕 SC.dx 和 SC.r 的 smoothstep 区间。

然后 fishSprite 把四层手动 alpha-over 合成成一个 ImageData：

for (let i = 0, j = 0; i < W * H; i++, j += 4) {
  const ba = alb[j + 3] / 255, fa = fin[j + 3] / 255, a = ba + fa * (1 - ba);
  if (a <= 0) continue;
  const k = fa * (1 - ba);                       // fin 在身体之上的覆盖量
  o[j]     = (Math.min(255, alb[j]     * sh + sp) * ba + fin[j]     * k) / a;
  o[j + 3] = a * 255;
}

这就是”2D 画布里的延迟渲染”：颜色、明暗、高光分开算，最后一次性合成。为什么不用路径和渐变硬画？因为鳞片的错落、斑纹的渗透这类有机质感，逐像素数学远比矢量工具直接；而眼睛、鳃盖线这类清晰几何，收尾时再回到路径：

ctx.save(); ctx.scale(ppu, ppu); ctx.translate(-BODY.left, BODY.half);   // 换算回身体单位
ctx.globalCompositeOperation = 'source-atop';      // 细节只许画在身体内
// 鳃盖弧线 quadraticCurveTo、鼻孔小椭圆、头部径向渐变高光……
const ring = ctx.createRadialGradient(ex, ey, .15, ex, ey, 1.45);        // 眼睛:五段渐变
ring.addColorStop(0, '#0f1413'); ring.addColorStop(.62, '#b8aa7e');
ring.addColorStop(.85, 'rgba(120,110,90,.35)'); ring.addColorStop(1, 'rgba(120,110,90,0)');

龟壳走的也是同一条逐像素路线：十三个盾片中心做 Voronoi——到最近与次近中心的距离差 d2 - d1 就是盾片缝，缝上叠 sin 生长环、放射纹，边缘用椭圆极坐标加锯齿。和上一篇 GPU 焦散的 Voronoi 边缘是同一个数学，一个跑在 GPU，一个跑在 CPU。龟的四肢则回到矢量路线：路径填充 + clip 内画条纹 + 一层”上暗下亮中间亮”的线性渐变蒙版，两笔就有圆柱体积感。

可复用点：Canvas 2D 有两副面孔——矢量绘图 API 和像素缓冲 API。硬表面几何用前者，有机纹理用后者；ImageData 手动合成给了你着色器级别的控制力，代价只是几行 alpha 混合算术。

六、四种合成模式就是四件武器h2

全项目用到的合成模式与其用途：

模式语义项目中的实例
source-over直接叠加所有常规绘制
source-atop只画在已有像素上手绘花纹印上鱼身、鱼眼鳃盖限定体内、白鳍染色
destination-out擦除已有像素鳍膜上雕刻鳍条缝隙
lighter加法发光2D 后端的萤火虫 glow 层

尤其 source-atop 值得记住：任何”把 A 印到 B 上且不出界”的需求（贴纸、纹身、染色、局部滤镜），它一行搞定，免维护裁剪路径。

七、精灵元数据约定与通用绘制函数h2

项目里所有小精灵（鳍、龟壳、蝶翅、蟹螯、鱼食、雪花）都遵守同一个数据结构约定：

{ canvas, ppu, px, py }
  • ppu：画布分辨率与逻辑单位的比（绘制时用 4～6 倍超采样，运行时缩回）；
  • px, py：锚点在图内的比例位置（鳍根 0/21、龟壳中心 0.5/0.5、雨柱底端 1）。

任何消费方都能用同一个四行函数正确放置它们：

function put(def, x, y, ang, sx, sy) {
  ctx.save(); ctx.translate(x, y); ctx.rotate(ang);
  ctx.scale(sx / def.ppu, sy / def.ppu);            // 别忘了除以 ppu!
  ctx.drawImage(def.canvas, -def.px * def.canvas.width, -def.py * def.canvas.height);
  ctx.restore();
}

一个现身说法的教训：本文的标本图鉴第一版里乌龟肥成了小山——因为我第一次写这个函数时忘了除以 ppu，精灵被放大了四倍。元数据约定的意义就在于此：锚点和密度是数据的一部分，调用方永远不用猜。

八、缓存与性能纪律h2

程序化绘制很贵（一张锦鲤贴图要扫近 27 万像素），项目的缓存纪律值得整段抄走：

  • 三层缓存：fishLayers（像素层，上限 90，FIFO 淘汰）→ spriteCache（合成后的精灵画布，LRU 120）→ tintedFins（染过色的鳍，按色缓存）。越靠上游越贵，缓存越久；
  • 缓存键是完整语义：品种:调色板:种子:花纹哈希:ppu——任何输入变了都自动重算，任何输入不变都必然命中；
  • 画布复用：fishSprite(f, ppu, out) 接受 out 画布，尺寸匹配就不新建——预览面板每帧重绘时零分配；
  • willReadFrequently: true：需要 getImageData 的画布声明这个提示，Chrome 会把画布留在 CPU 侧，读写快一个量级；
  • 热路径零分配：scaleAt 把结果写进模块级共享的 SC 对象，fishPose 复用调用方传入的 Float32Array——每帧 60 次调用的函数里连一个对象都不新建；
  • putImageData 的特殊性：它不受变换、合成模式、globalAlpha 影响，是纯粹的”整面替换”——项目只在”把算好的像素铺到画布”这个语义上用它，其余全走 drawImage；
  • 2D 后端把 DPR 压到 1.5：降级模式本来就在弱设备上跑，清晰度让位于帧率。

九、给 GPU 打工：2D 画布烘焙数据纹理h2

scene.js 里还有一个容易被忽略的 2D 用法：floatMask 用 Canvas 2D 画了一张给 WebGL 用的数据图。它把底图上所有浮水物（荷叶、花、石头）画成半分辨率的色块，颜色就是数据——红通道表示浮于水面、绿通道表示向池底投影、蓝通道表示贴水会产生湿线：

ctx.fillStyle = kind === 'r' ? 'rgb(215,0,215)'      // 石头:红+蓝
              : stalk ? 'rgb(255,255,0)'             // 茎上的花:红+绿,不产湿线
              : 'rgb(255,255,255)';                  // 贴水荷叶:三通道全开
ctx.beginPath(); ctx.ellipse(x * k, y * k, rx * g * k, ry * g * k, rot, 0, TAU); ctx.fill();

这张 canvas 被上传为 WebGL 纹理后，同时驱动三件事：涟漪遇到这些区域被清零反弹（红）、池底接住它们的影子（绿）、水线处出现一道湿痕（蓝）。花苞画之前还偷偷放大 1.1 倍，把尖角也包进遮罩。

可复用点：Canvas 2D 是最顺手的”数据烘焙工具”——遮挡图、高度图、流程图、碰撞图，先用 2D API 画舒服了，再作为纹理喂给 GPU 管线，比手写顶点或程序化生成省一个数量级的代码。

十、可复用清单：十二条速查h2

  1. 降级渲染器同构接口：WebGL 与 2D 两后端共用一份小 API，业务层零感知；
  2. 图层队列：绘制指令先入队、按层级统一消费，渲染顺序成为数据而非调用顺序；
  3. 切片条带：drawImage 九参形式切源图 + 逐段 translate/rotate，画一切”沿路径弯的东西”，段间补缝用亚像素外扩；
  4. 白模 + 染色：部件画一次白色版，source-atop 填色染色，按色缓存；
  5. destination-out 雕刻：先铺膜再擦缝，透明度层次比逐根画更自然；
  6. 负 scale 镜像：scale(-s, s) 配合旋转，一张图画左右两侧；
  7. 解析轮廓函数：把形体（如 halfWidth）写成纯函数，贴图、部件挂点、受光三处共享同一份真值；
  8. 逐像素四层缓冲：albedo / shade / spec / 形状层分开算、手动 alpha-over 合成，Canvas 里的”延迟渲染”；
  9. 场函数花纹：fbm 减阈值出斑块，把场平移一点做差分就能得到”硬边扇贝化”的鳞缘效果；
  10. Voronoi 距离差：d2 - d1 一招画盾片缝、焦散光网、细胞纹理，CPU GPU 通吃；
  11. 缓存纪律：语义完整键 + 上游贵缓存久 + out 复用画布 + willReadFrequently + 热路径零分配；
  12. 2D 烘焙数据纹理：色块即数据，Canvas 画遮罩图喂 GPU，一个函数驱动多条渲染特性。

十一、结语h2

拆完这条 2D 线路，我最大的感受是：Canvas 2D 常被认为”性能不行、只能画图表”，但 fishwallpaper 展示了它的两个高端玩法——当软件渲染器（逐像素算出以假乱真的锦鲤）和当 GPU 的数据烘焙器（一张 2D 色块图驱动整套水面交互）。配合切片条带、白模染色这些经典技巧，“不支持 WebGL”不再是功能悬崖，只是一次和平的降级。下一篇再写图形学时，我会把这套 2D 武器直接带进自己的项目里。

最后再看一眼本文的封面：八条鱼、一只龟、一只蝶、一只蜻蜓、一只螃蟹，全部出自项目代码在我浏览器里的一次现场绘制——这就是”零素材”四个字的含金量。

参考与引用h2

  1. 本文的姊妹篇：把一方池塘装进四千行代码：fishwallpaper 技术方案拆解
  2. moli-xia, fishwallpaper（碧池观鱼）, GitHub. github.com/moli-xia/fishwallpaper
  3. 本文代码节选出自该项目 art.js（程序化贴图）、scene.js（drawKoi2D 与浮水物遮罩）、gl.js（create2D 与 drawStrip2D），引用仅作技术评述。
  4. MDN Web Docs, Canvas API / ImageData / 全局合成模式: developer.mozilla.org
